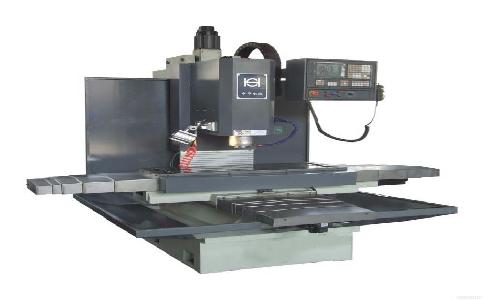

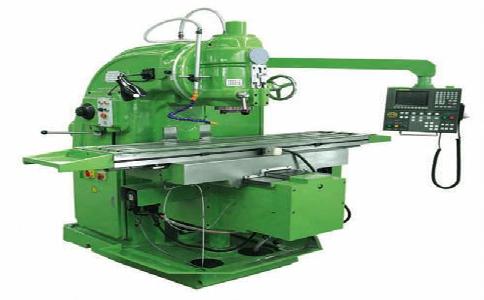

數控加工中央是由不少體系構成的,咱們看氣動換刀體系道理圖,該體系在換刀過程中完成主軸定位、主軸松刀、拔刀、向主軸錐孔吹氣以及插刀行為.加工中央詳細道理如下,希望給眾人帶來協助:
當數控加工中央體系散發換刀指令時,主軸截止轉動,同時4YA通電·壓縮空氣經氣動三聯件,換向閥4、單向節流閥5進路主軸定位缸A的右腔,缸A的活塞左移t使主軸自動定位.
定位后壓下無觸點開關,使6YA通電,壓縮空氣經換向閥6.-陜速排氣閥8進路氣液增壓器B的上腔,增壓腔的高壓油使活塞伸出,完成主軸松刀"同時使5YA通電,壓縮空氣經換向悶9、單向節流閥11進人缸C的上腔,缸C下腔排氣,活塞下移完成拔刀.
加工中央由展轉刀庫互換刀具,同時1YA通電,壓縮空氣經換向閥2、單向節流閥3向主軸錐fL吹氣.加工中央稍后1YA斷電、2YA通電,截止吹氣,8YA斷電、7YA通電,壓縮空氣經換向閥9、單向節流閥10進路缸C的下腔,活塞上移,完成插刀行為.
6YA斷電、SYA通電,壓縮空氣經閥6進路氣液增壓器B的下腔,使活塞返回,主軸的機器組織使刀具夾緊.4YA斷電、3YA通電,缸A的活塞在彈簧力復位,回答到起始形態,換刀終止.相關閱讀推薦：鉆銑加工中心的內容
